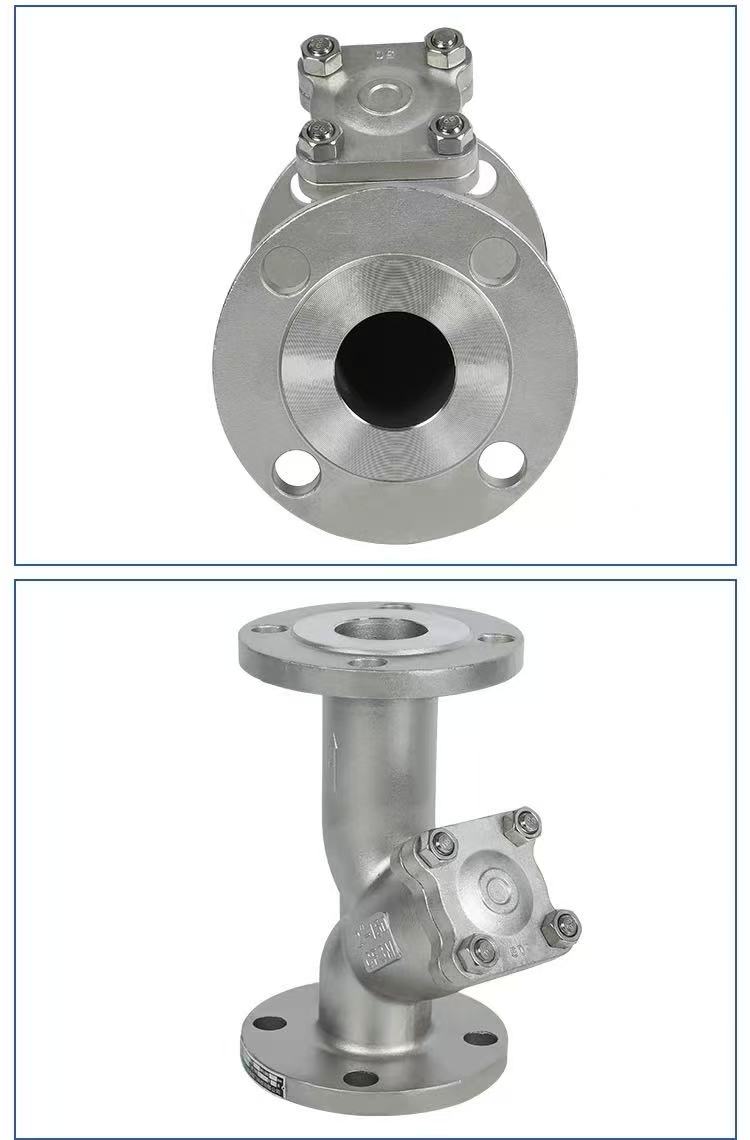

Amerikaanse standaard flens Y-tipe filter

Werksbeginsel

Shenchi-fabriek se geïntegreerde Amerikaanse standaardflens Y-tipe filter werk op die beginsel van filterskermonderskepping. Die medium gaan die behuising binne vanaf die inlaatpunt en vloei deur die filterskerm binne die Y-vormige struktuur. Vaste onsuiwerhede word binne die filterskerm geblokkeer, terwyl skoon medium deur en uit die uitlaatkant gaan. Die totale oppervlakte van die filterskerm is 3-4 keer die deursnee-area van die pyp, wat lei tot lae weerstand en vinnige vloei. Vir dreineer, skroef die onderste prop af of verwyder die flensdeksel, haal die filterskerm uit, maak dit skoon en installeer dit dan weer. Die hoofliggaam is gemaak van WCB, SUS304 (CF8), of SUS316L (CF3M) materiale, met behulp van 'n geïntegreerde gietproses, wat lei tot 'n naatlose behuising en betroubare drukweerstand. Shenchi-produkte is geskik vir onreinheidfiltrasie in pypleidings wat in petroleum-, chemiese- en waterbehandelingsbedryf gebruik word.

Produk Parameters

Produknaam: Amerikaanse standaardflens Y-tipe filter	Spesifikasies: (1/8"-4") DN6-DN100Spesifikasies: (1/8"-4") DN6-DN100
Nominale druk: PN16	Liggaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Standaarde: ANSI, BS, DIN, ISO, JIS	Toepaslike temperatuur: -20 ℃ ~ +150 ℃ (normaal), tot +350 ℃ (hoë temperatuur tipe), tot -196 ℃ (lae temperatuur tipe)
Interne metaalmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Medium temperatuur: Hoë temperatuur, lae temperatuur, medium temperatuur, normale temperatuur
Werksmetode: Handleiding	Seëls: EPDM, PPL
Aansluiting Metode: Flensverbinding	Toepassings: Water, lug, gas, olie, vloeistowwe, ens.
Oorsprong: China	Voorbeeld: Monsters beskikbaar

Sleutelpunte vir installering

Rigtingbevestiging, flensbelyning en bevestiging, en pyplynondersteuning en -beskerming.

Wanneer u Shenchi American Standard Flange Y-tipe filters installeer, let op drie sleutelpunte: Bevestig eers die vloeirigting. Die pyl op die klepliggaam moet in lyn wees met die mediumvloeirigting, en die filterskerm moet na onder geïnstalleer word om die afsakking van onsuiwerhede te vergemaklik. Tweedens, verseker flensbelyning en bevestiging. Die flensvlakke moet parallel en konsentries wees, die pakking gesentreer, en die boute moet skuins in fases vasgedraai word om dopvervorming te vermy. Derdens, verskaf pyplynondersteuning en voorfilterbeskerming. Die filter moet nie die gewig van die pypleiding dra nie; die pypleiding moet gesuiwer word voor installasie om groot deeltjies te verwyder. Shenchi verskaf gedetailleerde installasie-instruksies, ondersteun ODM/OEM-aanpassing, en die filtermaasgrootte kan aangepas word soos nodig om langtermyn-stabiele werking van die filter te verseker.

Effektief gefiltreerde stowwe

Shenchi ASME standaard flens Y-tipe filters filtreer hoofsaaklik vaste stof in pypleidingmedia. Dit sluit in: sweisslak, ystervylsels en roesreste van pypleidingsweiswerk; sand, grond, hennepvesels en seëlmiddelreste wat oorgebly het van konstruksie; deeltjies, kristalle en sedimente wat deur die media self gedra word; roesdobbel en skaalfragmente van die veroudering en afskilferende binnewand van die pyplyn; en metaalskaafsels en ander onsuiwerhede in smeerolie. Filtrasiepresisie is kiesbaar van 50-300 maas, afhangende van die vereiste netheid van die media. Gemaak in China, ASME standaard flens Y-tipe filters is gemaak van WCB, SUS304 en SUS316L materiale, wat weerstand teen korrosie en aanpasbaarheid by verskeie media bied.

Stowwe nie geskik vir filtrasie nie

Shenchi ASME B flens Y-tipe filters is nie geskik om die volgende stowwe te filter nie: chemikalieë wat in die medium opgelos is (soos soute in pekelwater, sure en alkalieë in oplossings); olie-water emulsies; viskose pasta of kolloïede; veselagtige sagte onsuiwerhede (wat die filterskerm kan binnedring of omvou); en gasvormige kontaminante in gasvormige media. Vir hierdie media moet ander tipes filters gekies word. By die verkoop van ASME B-flens Y-tipe filters, sal Shenchi die media-eienskappe met die kliënt bevestig om verkeerde keuse te vermy. ASME B flens Y-tipe filters met pryslyste sluit gedetailleerde seleksie riglyne in.
