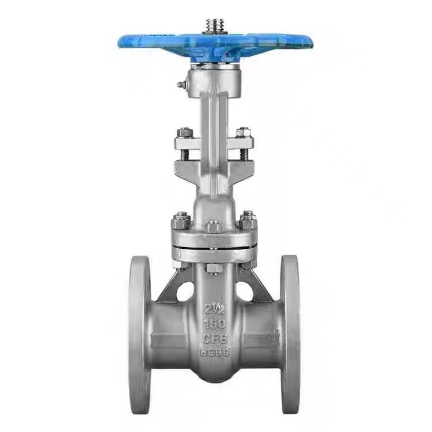

American Standard Rising Stem Flens Gate Valve

Werksbeginsel van ASME Rising Stem Flens Gate Valve

Wanneer die operateur die handwiel draai, dryf die handwiel die klepsteel aan om te draai. Die trapesvormige skroefdraad aan die boonste punt van die klepsteel skakel in met die klepsteelmoer, wat die rotasiebeweging in aksiale lineêre beweging omskakel. Aangesien die klepsteel en hek verbind is, sal die klepsteel die hek dryf om saam te styg of te val.

Om die klep oop te maak, draai die handwiel antikloksgewys. Die klepsteel dryf die hek om opwaarts te beweeg in 'n lineêre beweging, wat veroorsaak dat die hek van die klepsitplek ontkoppel. Wanneer die hek gelig word tot 'n hoogte gelykstaande aan twee keer die klep se nominale deursnee, is die vloeistofdeurgang heeltemal onbelemmerd, en die klep is in die heeltemal oop posisie. Tydens werking word die handwiel tipies na die posisie gedraai waar dit nie verder gedraai kan word nie, en dan 'n halwe draai na een draai teruggedraai om die heeltemal oop posisie te bereik, wat verhoed dat die klepsteel as gevolg van temperatuurveranderinge sluit.

Om die klep toe te maak, draai die handwiel kloksgewys. Die klepsteel dryf die hek om afwaarts te beweeg in 'n lineêre beweging, wat veroorsaak dat die hek teen die klepsitplek druk. Die wringkrag wat deur die handwiel toegepas word, genereer 'n gedwonge seëlkrag, en die druk van die medium in die pyplyn druk ook die hek teen die ander klepsitplek, wat 'n selfseëlende effek vorm. Hierdie dubbele aksie verseker geen lekkasie wanneer dit gesluit is nie.

Die kernkenmerk van 'n stygende stingelhekklep is dat die klepsteel sinchroon met die poort styg en daal. Operateurs kan die klep se oop/geslote toestand visueel bepaal deur die lengte van die klepsteel wat verby die klepdeksel strek, waar te neem—hoe langer die stingel strek, hoe wyer is die klep oop; wanneer die stam heeltemal teruggetrek is, is die klep toe.

Dit is veral belangrik om daarop te let dat ASME (American Standard) stygende stamflenshekkleppe slegs in heeltemal oop of heeltemal toe posisies gebruik kan word en nie as beheerkleppe gebruik kan word nie. As dit vir 'n lang tydperk in 'n gedeeltelik oop posisie gelaat word, sal die hoëspoedvloeiende medium die seëloppervlaktes erodeer, wat slytasie aan die hek en sitplek veroorsaak, wat uiteindelik lei tot kleplekkasie. Verder kan die medium van weerskante van die hekklep in enige rigting invloei, wat die behoefte om vloeirigting tydens installasie in ag te neem, uitskakel en terreinuitleg vergemaklik.

Produk Parameters

Hoë temperatuur en hoë druk weerstand

Shenchi ASME Standard Rising Stem Flens Gate Valves spog met twee kernprestasievoordele: hoë temperatuurweerstand en hoëdrukweerstand. WCB-materiaal kan temperature tot 425 ℃ weerstaan, terwyl vlekvrye staal geskik is vir 'n groter temperatuurreeks. Klas 150-drukgradering, bedryfsdruk bereik 1.9MPa by kamertemperatuur, wat die PN16-standaard oorskry. Seëls is beskikbaar in hoë-temperatuurbestande PPL- of waterbestande EPDM-tipes. Gemaak in China, implementeer Shenchi omvattende gehaltebeheer van grondstowwe tot voltooide produkte, wat langtermyn stabiele werking onder hoë temperatuur en hoë druk toestande verseker.

Betroubare hoëdrukprestasie wat Klas 150-standaarde oorskry

Shenchi se ASME B16.10 standaard stygende stamflenshekklep spog met betroubare hoëdrukweerstand. Die flensverbinding voldoen aan ASME B16.10-standaarde, met eweredig vasgedraaide boute en eenvormige drukverspreiding op die pakkings. Die Klas 150-gradering bied 'n werksdruk van 1,9 MPa by kamertemperatuur, met ruim gemete drukmarge. Die wanddikte van die klepliggaam is ontwerp volgens ASME-standaarde, wat nasionale standaarde vir verbeterde veiligheid oorskry. Shenchi bied afslag ASME standaard stygende stam flens hek kleppe; grootmaat aankope kwalifiseer vir afslag en verseker langtermyn stabiele werking onder hoëdruk toestande.

Fabrieksdirekte verkryging en OEM-aanpassingsondersteuning

Shenchi, as 'n verskaffer van ASME (American Standard) stygende stamflenshekkleppe, bied monstermaakdienste. Ons bied afslag ASME stygende stingel-flenshekkleppe teen deursigtige fabriekspryse, wat middelman-opmerkings uitskakel. Ons ondersteun ODM- en OEM-aanpassing; materiale, diameters, flensstandaarde en bedryfsmetodes kan alles volgens u behoeftes aangepas word. Ons ASME stygende stamflenshekkleppe is maklik om te onderhou, met 'n eenvoudige struktuur en lae onderhoudskoste. Gemaak in China, Shenchi ASME stygende stamflenshekkleppe is betroubaar in kwaliteit en het stabiele afleweringstye. Globale kliënte is welkom om Shenchi te kontak vir gedetailleerde tegniese parameters en die nuutste voorkeurkwotasies.
