L-Type Pagoda Waterpyp Connector

Produk tipes

As 'n professionele Chinese vervaardiger van L-Type Pagoda Waterpypverbindings, bied Shenchi twee primêre produktipes:

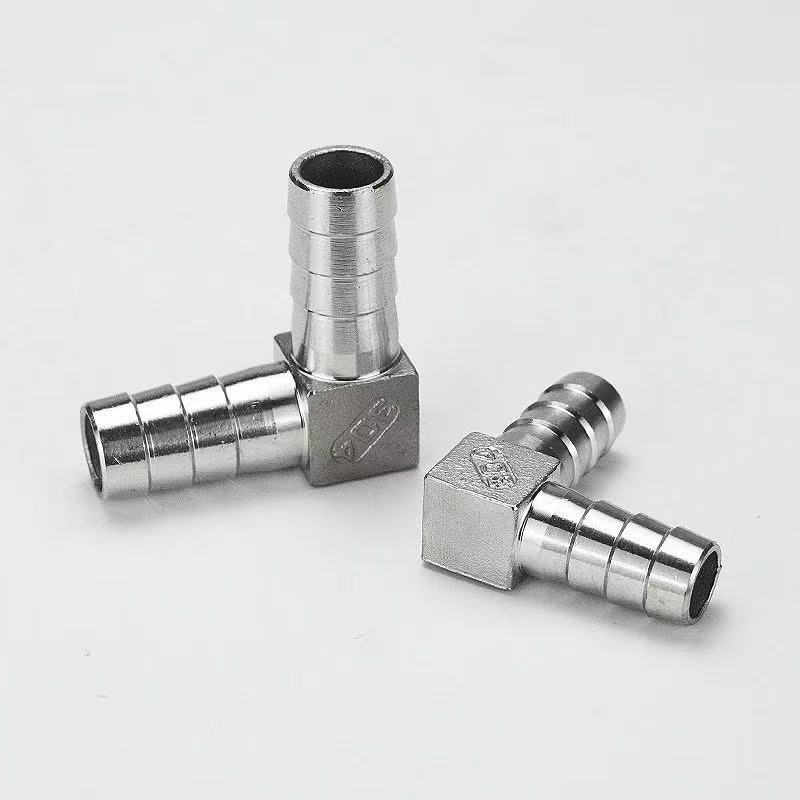

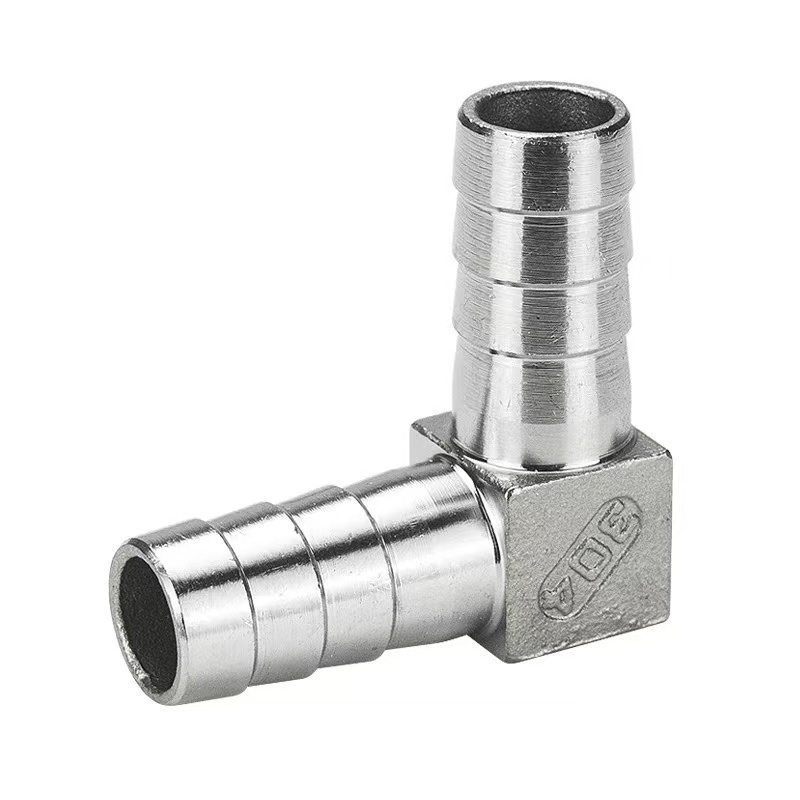

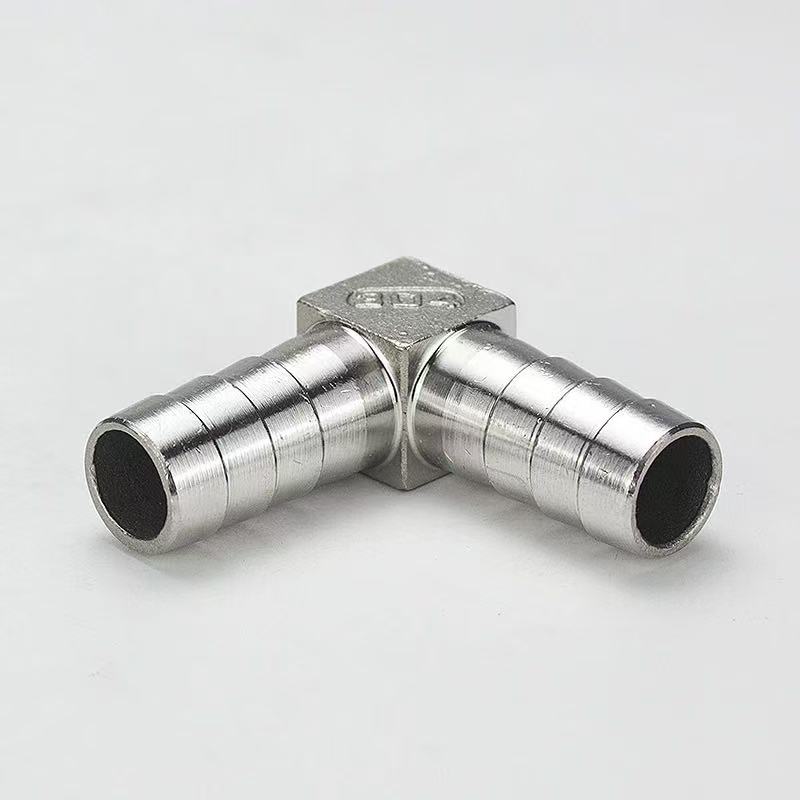

L-Type Pagoda Waterpyp Connector: Albei ente het 'n doringpagodestruktuur, ontwerp om 'n 90-grade rigtingverbinding tussen twee buigsame slange te skep.

L-tipe manlike skroefdraad-pagode-verbinding: Een kant het 'n doringdraad-pagodestruktuur om aan 'n buigsame slang te koppel, terwyl die ander kant eksterne (manlike) drade het, ontwerp vir die skep van 'n 90-grade rigtingverbinding tussen 'n slang en 'n stuk toerusting met 'n interne (vroulike) skroefdraadpoort.

Albei tipes het 'n 90-grade-hoekontwerp met identiese spesifikasies vir die doringdringpagode-punte. Hulle is beskikbaar in 'n keuse van materiale: 304 vlekvrye staal, 316L vlekvrye staal, of koper. Die sleutelonderskeiding lê in die verbindingsmetode: eersgenoemde fasiliteer 'n direkte slang-tot-slang-verbinding, terwyl laasgenoemde 'n oorgangsverbinding tussen 'n slang en 'n stuk toerusting fasiliteer, en bied sodoende buigsame keuse-opsies om by verskeie installasie-scenario's te pas.

Wat is die verskil tussen die L-Type Pagoda Waterpyp Connector en die L-Type Male Threaded Pagoda Connector?

Kernverskil: Die Shenchi L-Type Pagoda Water Pipe Connector beskik oor 'n dubbelhaak-koppelvlak (albei ente is doringpagodekoppe, ontwerp om direk aan buigsame slange te koppel). Die L-tipe manlike skroefdraad-pagode-verbinding het 'n buitedraad aan die een kant en 'n doringdraadpagode aan die ander kant, wat ontwerp is om 'n buigsame slang aan 'n stewige pyp of klepliggaam met interne skroefdraad te koppel. Shenchi’s hoë-prestasie L-Type Pagoda Waterpyp Connectors is gesmee van koper of 304/316L vlekvrye staal; hul 90-grade reghoekige struktuur is ideaal om pypleidings te herlei. Die dubbeldoring-ontwerp verseker 'n stywe, veilige greep—veral as dit met slangklemme gepaard gaan—om loslating en lekkasie te voorkom. Hierdie toebehore bied uitstekende weerstand teen druk, korrosie en veroudering. Die 316L vlekvrye staal variant is spesifiek geskik vir hoogs korrosiewe omgewings, soos dié wat seewater of chemiese verwerking behels. Maklik om te installeer, hierdie toebehore is ideaal vir laedrukslangverbindings in loodgieterswerk, pneumatiese stelsels en industriële vloeistoftoepassings, wat buitengewone stabiliteit en duursaamheid bied.

Produkspesifikasies

Installasie-instruksies

Die Shenchi-handelsmerk L-Type Pagoda Water Pipe Connector, vervaardig volgens nasionale standaarde, is maklik om te installeer. Die volgende stappe verseker 'n betroubare verbinding:

Stap 1: Slang sny

Gebruik 'n gespesialiseerde slangsnyer om die einde van die slang vierkantig en plat te sny, vermy hoekige snye of brame, om te verseker dat dit perfek pas teen die pagodehakke. Vir gevlegte of versterkte slange word dit aanbeveel om 'n warmsnymetode te gebruik om die rande te verseël en rafel te voorkom.

Stap 2: Pagoda End Connection

Plaas die slang vertikaal op die pagode-kant totdat die slangvlak kontak maak met die basis van die pagode-passtuk. Die pagodehakke het 'n getrapte ontwerp wat veelvuldige seëlringe skep sodra die slang ingesit is. Vir hoëdruktoepassings, maak die verbinding vas met 'n vlekvrye staal slangklem of veerklem; die klem moet tussen die tweede en derde pagode weerhaak geplaas word.

Stap 3: Thread End Connection

Kies die toepaslike seëlmetode vir die skroefdraadpunt op grond van sy spesifikasies: G-drade (parallelle pypdrade) benodig 'n rubber- of koperpakking vir verseëling; NPT- of R-drade (toelopende pypdrade) vereis dat 3–5 draaie PTFE-draadseëlband toegedraai word voordat dit vasgedraai word. Wanneer jy vasdraai, pas die moersleutel op die seskantige liggaam van die passtuk toe om te verhoed dat wringkrag na die slangverbindingspunt oorgedra word.

Stap 4: Druktoetsing

Na voltooiing van installasie, voer 'n statiese druktoets uit teen 1,5 keer die stelsel se werkdruk. As geen lekkasies waargeneem word nadat hierdie druk vir 3 minute gehandhaaf is nie, is die samestelling gereed vir gebruik. Die installasieprosedure vir die ooreenstemmende L-Type Male Threaded Pagoda Connector in hierdie reeks is identies—verskil slegs in die draadtipe—wat voorsiening maak vir buigsame keuse gebaseer op die spesifieke koppelvlakvereistes.

Toepassingsvelde

1. Waterbehandelingstoerusting

Die L-Type Pagoda Waterpyp Connector is ontwerp vir 90-grade rigtingverbindings tussen PE- en PU-buise in watersuiweraars, waterversagters en RO (Omgekeerde Osmose) stelsels. Wanneer dit van 316L vlekvrye staal vervaardig word, voldoen dit aan voedselgraad sanitêre vereistes. 'n Komplementêre L-Type Male Threaded Pagoda Connector binne dieselfde reeks is beskikbaar vir toepassings waar die toerusting koppelvlak 'n interne (vroulike) draad het.

2. Pneumatiese outomatiseringstelsels

Word gebruik vir pneumatiese buisroetes in lugkompressors, pneumatiese klepspruitstukke en outomatiese monteerlyne. Sy L-vormige struktuur bespaar interne toerustingspasie, terwyl versoenbaarheid met vinnige koppelkragte vinnige montering, demontage en instandhouding vergemaklik.

3. Sanitêre ware en huishoudelike toestelle

Verbind waterinlaatslange vir slim toilette, skottelgoedwassers, wasmasjiene en soortgelyke toestelle. Wanneer dit van koper gebou is, bied die L-Type Pagoda Waterpypverbinding uitstekende termiese geleidingsvermoë, wat dit geskik maak vir warmwaterlyne. Die L-Type Male Threaded Pagoda Connector is ontwerp om 'n wyer reeks koppelvlakstandaarde te akkommodeer wat in ingevoerde toerusting voorkom.

4. Industriële verkoeling- en smeerstelsels

Toegepas in masjiengereedskapverkoelingslyne en hidrouliese smeerstelsels. Die vlekvrye staal konstruksie bied uitstekende weerstand teen korrosie, wat betroubare werkverrigting moontlik maak in veeleisende omgewings wat oliemis, snyvloeistowwe en soortgelyke komplekse bedryfstoestande behels.
