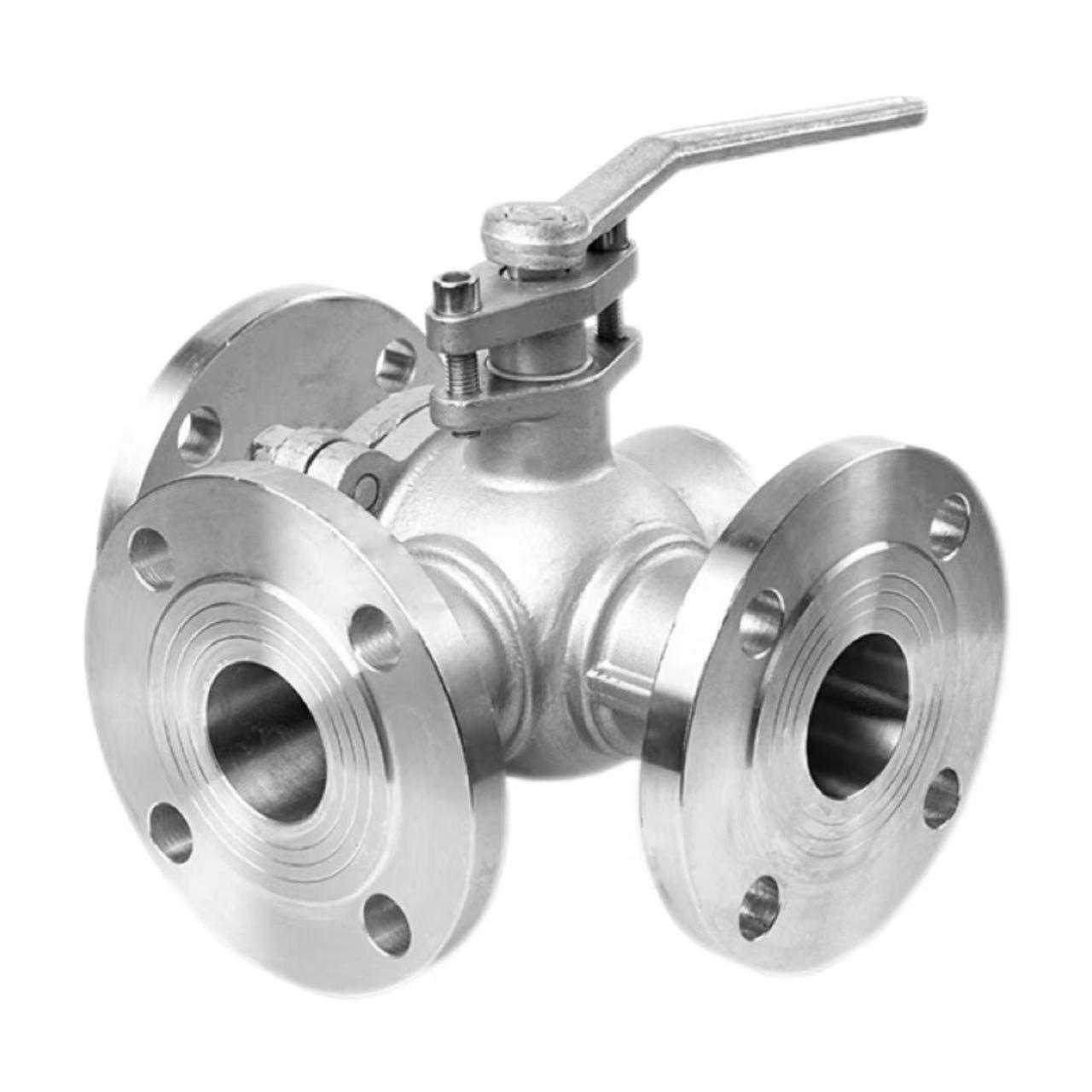

Drie-rigting flens kogelklep

Werksbeginsel

Die werkingsbeginsel van die Shenchi-fabriek se korrosiebestande drierigting-flensbalklep is gebaseer op die L-vormige of T-vormige kanale wat in die bal gesny is. Die bal word in die middel van die klepliggaam geplaas en deur 'n handvatsel geroteer. Wanneer die bal roteer, is die kanale in lyn met of verreken vanaf verskillende kleppoorte, wat die omskakeling, samesmelting of splitsing van die mediumvloeirigting besef.

L-vormige bal:

 Deur 90° te draai laat die medium toe om van die inlaat na enige uitlaat oor te skakel, geskik vir omkeer scenario's met een inlaat en twee uitlate of twee inlate en een uitlaat, soos om beurtelings vloeistof aan twee reaktors te verskaf.

T-vormige bal:

Deur 180° te draai, kan al drie poorte gelyktydig verbind word of enige twee poorte om met mekaar verbind te word, geskik om twee media te meng en dan uit te voer (samesmelt), of een media in twee uitsette te verdeel (splitsing), soos in lugversorging warm en koue water mengstelsels.

Produk parameters:

Produk Naam: Drie-rigting flens balklep	Spesifikasies: (1/8"-4") DN6-DN100
Nominale druk: PN16	Liggaamsmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)
Standaarde: ANSI, BS, DIN, ISO, JIS	Toepaslike temperatuur: -20 ℃ ~ +150 ℃ (standaard), tot +350 ℃ (hoë temperatuur), tot -196 ℃ (lae temperatuur)
Interne metaalmateriaal: WCB, SUS304 (CF8), SUS316L (CF3M)	Medium temperatuur: Hoë temperatuur, lae temperatuur, medium temperatuur, normale temperatuur
Werksmetode: Handleiding	Seëls: EPDM, PPL
Verbindingsmetode: Flensverbinding	Toepassings: Water, lug, gas, olie, vloeistowwe, ens.
Oorsprong: China	Voorbeeld: Monsters beskikbaar

Voordele van flensverbinding:

Shenchi 3-rigting flens kogelkleppe gebruik flensverbindings. In vergelyking met skroefdraadverbindings bied flensverbindings hoër drukweerstand; die PN16-gradering kan stabiel 1.6MPa druk weerstaan. Demontage is gerieflik, wat gereelde pypleidinginspeksie en onderhoud vergemaklik. Betroubare verseëling word verseker; die flenspakking en boute werk saam om die risiko van lekkasie uit te skakel. Geskik vir pypleidings met groot deursnee; vir diameters bo DN50, waar skroefdraadverbindings moeilik is, is flense die standaard keuse. Shenchi, 'n Chinese 3-rigting-flens-kogelklepvervaardiger, bied flense wat aan ANSI-, BS-, DIN- en JIS-standaarde voldoen, en voldoen aan die behoeftes van globale kliënte.

Installasie Sleutelpunt 1: Flensbelyning

Flensbelyning Wanneer die Shenchi drierigting-flensbalklep geïnstalleer word, moet die flensvlakke in lyn gebring word. Die twee flense moet parallel en konsentries wees, met die afwyking wat nie die toelaatbare omvang van die flenspakking oorskry nie. Deur boutbelyning te forseer, sal klepliggaam vervorming veroorsaak, wat balrotasie en seëlwerkverrigting beïnvloed. Na belyning moet die pakking in die middel geplaas word en moet nie verskuif word nie. ’n Laeprys drierigting-flens-kogelklep is nie gelyk aan lae gehalte nie; Shenchi-produkte bied hoë akkuraatheid en makliker installasie. Korrosiebestande drierigting-flens-kogelkleppe het flens-oppervlakafwerkings wat aan standaarde voldoen, wat meer betroubare verseëling verseker.

Installasiepunt Twee: Boutaandraai

Flensboute moet in fases skuins vasgedraai word. Dien wringkrag geleidelik toe in 2-3 fases, volgens 'n 180° diagonale volgorde. Moenie een kant gelyktydig styf trek nie, anders sal ongelyke druk op die pakking lekkasiekanale skep. Boutwringkrag moet aan standaardwaardes voldoen; ooraandraai sal die flens of boute beskadig, terwyl onderaandraai onvoldoende verseëling tot gevolg sal hê. Shenchi 3-rigting flens balklep fabriek verskaf 'n aanbevole wringkrag tabel vir installeerders om na te verwys. Hierdie installasiepunte is van kardinale belang om langtermyn lekvrye klepwerking te verseker; volg asseblief die spesifikasies streng.

Installasiepunt 3: Pyplynondersteuning en skoonmaak

Voor installasie moet die binnekant van die pyplyn skoongemaak word om sweisslak, ystervylsels, sand en ander onsuiwerhede te verwyder. Vreemde voorwerpe wat die klepholte binnedring, kan die bal of seëls krap, wat lei tot lekkasies. Die pypleiding moet onafhanklik ondersteun word; die klep moet nie die gewig van die pypleiding dra nie. Groot-deursnee T-flens kogelkleppe is swaar; pyplynsakking kan die flens van die middel af trek, wat die seël beskadig. Korrosiebestande tee-flens-kogelkleppe word gemaak van WCB-, SUS304- of SUS316L-materiaal, met 'n koper- of vlekvrye staalklepkern. Nadat die installasiepunte voltooi is, moet die handvatsel vrylik draai sonder om vas te raak; die klep is dan gereed vir gebruik.
