Beslag met doringdraad

Shenchi stel 'n hoë-gehalte Bulkhead Barbed Fittings bekend, spesifiek ontwerp om slange deur toerustingpanele te lei terwyl dit betroubare verseëling verskaf. Gemaak van koper, SUS304 en SUS316L vlekvrye staal, bied hierdie toebehore sterk weerstand teen korrosie en is geskik vir 'n wye reeks werksomstandighede.

Produk Struktuur

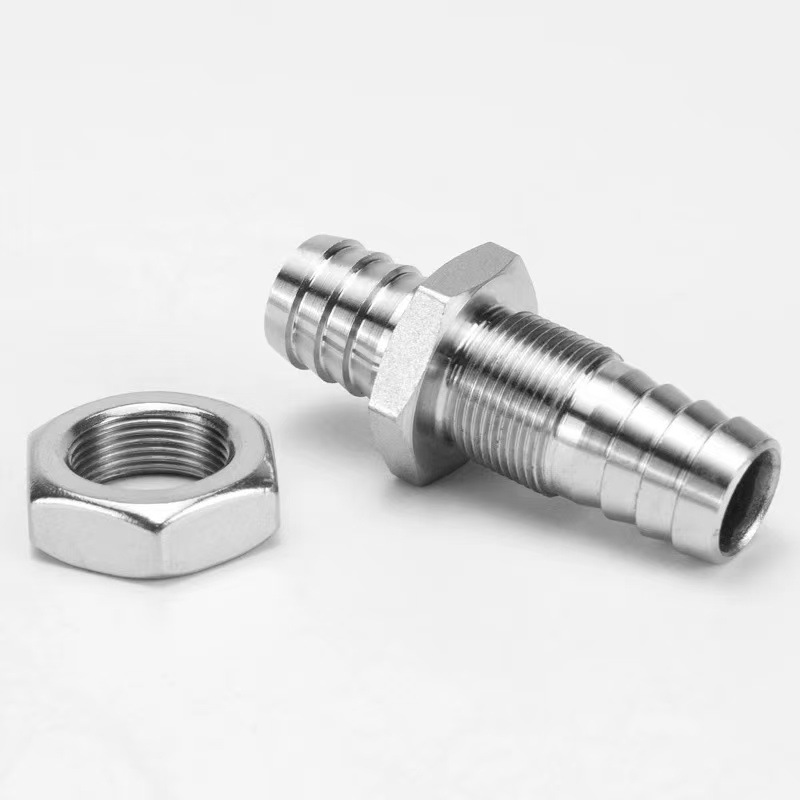

Die struktuur van die Bulkhead Barbed Fitting sluit in bulkhead-drade, 'n sluitmoer en doringslangverbindings. Tydens installasie word slegs 'n paneelgat benodig; die aandraai van die moer voltooi die vasmaak- en seëlproses.

Die doringdraad-end het 'n anti-slip-groef-ontwerp, wat 'n veilige verbinding verseker wanneer dit met 'n slangklem gebruik word. Hierdie toebehore word wyd gebruik in beheerkaste, waterbehandelingstoerusting, mediese instrumente en ander verwante velde.

Produkspesifikasies

Strukturele voordele

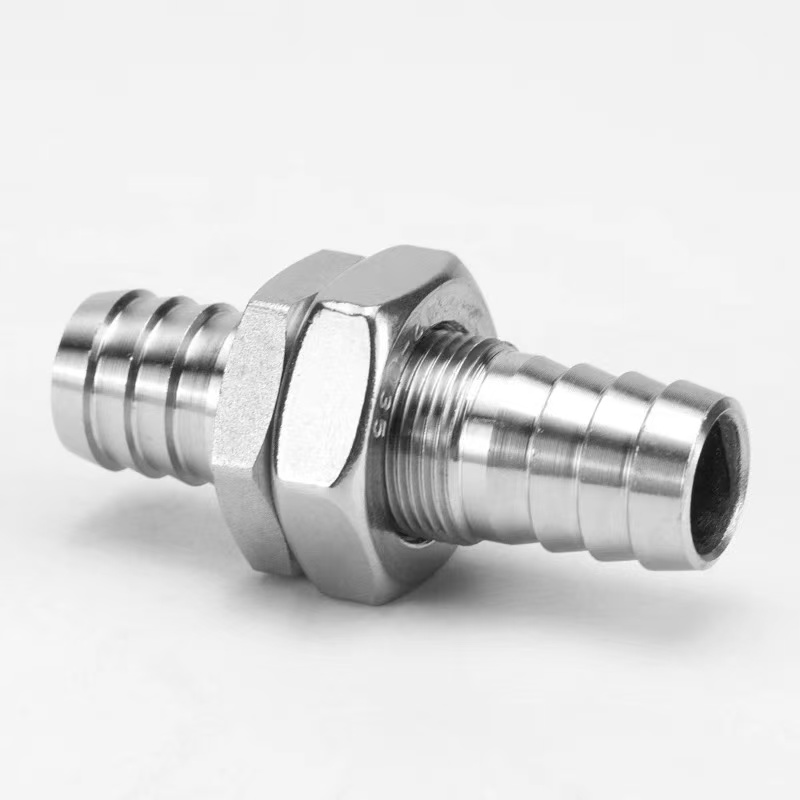

Die Bulkhead Barbed Fitting is 'n pyppasstuk wat spesifiek ontwerp is om slange deur toerustingpanele, omhulsels of skottels te lei terwyl dit vaste verseëling verskaf. Die hoofstruktuur daarvan sluit in 'n skeutdraadgedeelte, 'n sluitmoer, 'n verseëlende pakking en 'n doringdraadslangverbinding. Tydens installasie hoef slegs 'n gaatjie met die ooreenstemmende deursnee op die paneel gemaak te word. Die skroefdraadgedeelte van die passtuk word deur die gat gevoer, en die moer word van die teenoorgestelde kant vasgedraai om die vasmaak- en seëlproses te voltooi.

1. Vogtebevestigingstruktuur:Die lengte van die draadgedeelte is aangepas by algemene paneeldiktes. Sodra die sluitmoer vasgedraai is, vorm dit 'n stewige bevestiging met die paneel, wat verseker dat die passtuk veilig bly selfs onder eksterne trekkragte.

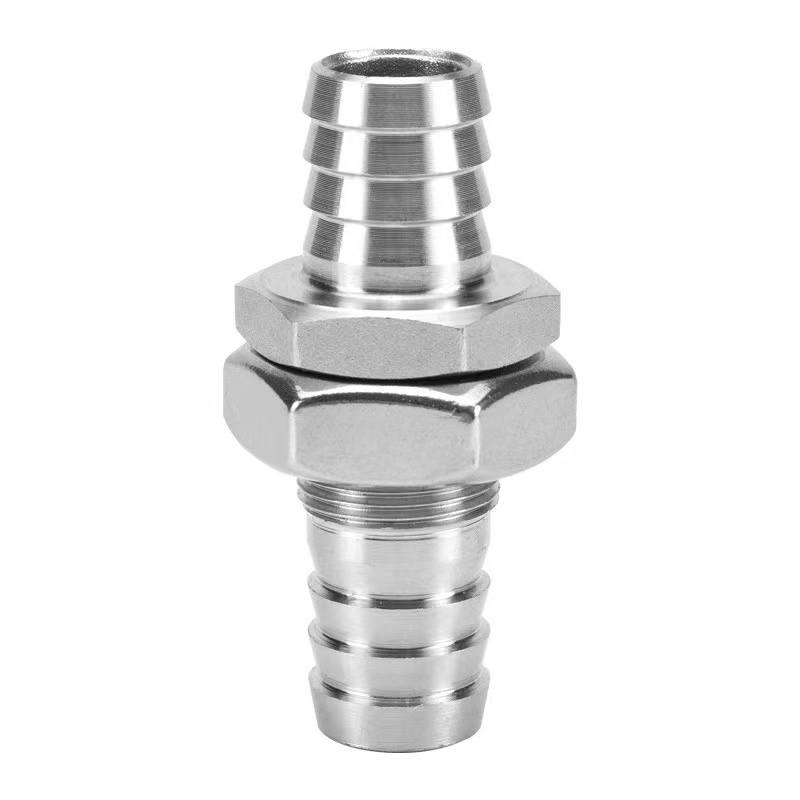

2. Doringslangverbinding:Een of albei kante van die paneel het doringvormige tapse tande vir die inbring van die slang en die vorming van 'n verseëlde verbinding met 'n slangklem. Die doringdraad-end neem 'n dubbele antislipgroef-ontwerp aan, wat aansienlik hoër uittrekweerstand bied as gewone toebehore.

3. Seëlstelsel:Rubberpakkings of O-ringe word aan beide kante van die paneel voorsien. Wanneer die moer vasgedraai word, word die seëlpakking saamgepers, wat water- en stofdigte verseëling by die paneelopening verkry, met 'n beskermingsgradering van tot IP65 of hoër.

Installasie metode

Shenchi se duursame Bulkhead Barbed Fittings is maklik om te installeer. 'n Veilige en verseëlde verbinding kan in net ses stappe bereik word:

Stap 1: Paneelgatvoorbereiding

Maak 'n ooreenstemmende ronde gaatjie op die paneel gebaseer op die buitenste deursnee van die draadgedeelte. Maak seker dat die gatrand glad en braamvry is om te verhoed dat die seëlpakking beskadig word.

Stap 2: Installeer die seëlpakking

Skuif die ingeslote EPDM-seëlpakking op die skroefdraadgedeelte en druk dit teen die pasbasis. As verseëling aan beide kante van die paneel benodig word, plaas een pakking aan elke kant.

Stap 3: Voeg deur die paneel in

Plaas die skroefdraadgedeelte in die gat vanaf die een kant van die paneel, en maak seker dat die pasbasis met die paneel kontak maak met die verseëling tussenin.

Stap 4: Draai die sluitmoer vas

Skroef die sluitmoer op die draadgedeelte van die teenoorgestelde kant van die paneel, en draai dit geleidelik met 'n moersleutel vas. Aanbevole wringkrag: 5–8 N·m vir kopermateriaal en 8–12 N·m vir vlekvrye staal. Hou die gepaste liggaam stil tydens stywer.

Stap 5: Koppel die slang

Kies 'n spesifikasie waar die doring se buitenste deursnee 0,5–1 mm groter is as die binnedeursnee van die slang. Plaas die slang vertikaal op die doringpunt totdat dit die basis bereik. Vir hoëdruktoepassings, gebruik 'n vlekvrye staal slangklem en maak dit tussen die tweede en derde weerhaak vas.

Stap 6: Seëlintegriteitstoets

Doen 'n statiese druktoets teen 1,5 keer die werkdruk. As daar vir drie minute geen lekkasie is nie, is die installasie gekwalifiseer.
